Устройство велосипеда. часть 1

Предлагаем вашему вниманию, для общего развития, ликбез.


Со времени появления велосипеда на свет и до наших времен, велосипед претерпел много изменений, но основное всегда остается неизменным.


Велосипед превратился из просто диковенной игрушки, в средство мобильного передвижения, спорта и просто отдыха.

Ну что, поехали! Из чего же состоит наш велосипед?

Рама является основной несущей конструкцией в велосипеде. Есть несколько ключевых критериев, по которым классифицируются рамы: материал, тип подвески и предназначение. Большинство современных велосипедных рам изготавливается из алюминия, остальные производятся из хромомолибденовой стали и карбона.


Благодаря использованию алюминия, конструкция получается прочной и достаточно легкой. Рамы из хромомолибденовой стали несколько прочнее аналогов из алюминия, но значительно проигрывают им в весе. Производство стальных рам дешевле и менее трудоемко по сравнению с изготовлением рам из алюминия. Именно это и является основным аргументом, для большинства мелких производителей, изготавливающих небольшие партии кастомных рам из стали.


В последнее время большую популярность получили рамы, изготовленные из карбонового волокна. Производство карбоновых рам высокотехнологично и дорого, поэтому на рынке не так много производителей, предлагающих их в своих коллекциях. Основным преимуществом карбона является низкий вес при той же прочности, а основной недостаток — его дороговизна.


Велосипедные рамы следует поделить на две большие категории: с активной и с пассивной амортизацией заднего колеса. Под пассивной амортизацией подразумевается полное отсутствие отдельных узлов или шарниров, рассчитанных на срабатывание под нагрузкой. Таким образом, пассивная амортизация происходит исключительно за счет естественной гибкости материала, из которого изготовлена рама. Рамы с пассивной амортизацией называют хардтэйлами (от англ. «жесткий хвост»).


Рамы с активной амортизацией, т. е. имеющие какие-либо подвижные элементы, шарниры или системы шарниров в своей конструкции, принято называть «подвесами». Велосипеды этой категории можно разделить на две большие группы по их конструкции: однорычажные и многорычажные. Характерной особенностью однорычажной подвески является то, что движение колеса происходит вокруг одной, не изменяющейся в зависимости от хода подвески, точки. В многорычажной подвеске, наоборот, вращение колеса происходит вокруг «виртуальной», меняющейся в зависимости отхода подвески, точки.


Внутри каждой группы есть деление на подгруппы в зависимости от способа привода амортизатора и принципа реализации схемы многорычажности, но это уже материал для отдельной статьи. У каждой из схем есть свои преимущества и недостатки и использование той или иной схемы зависит в основном от предполагаемого стиля катания и опыта фирмы-производителя в области одно- или много-рычажных подвесок.


Каждая рама в линейке бренда создается для определенного стиля катания. И не стоит относиться к этому как к очередному капризу маркетологов. Стили катания ранжируются от менее агрессивного и опасного кросс-кантри вплоть до таких гравити-дисциплин, как даунхил, фрирайд и дёрт джампинг.


Каким образом можно сделать раму, отвечающую требованиям конкретной дисциплины? Например, при создании рамы для Кросс-Кантри, ее стремятся сделать максимально легкой и эргономичной. Таким образом, гонщик будет занимать оптимальное для педалирования положение и ему не придется тратить энергию на перемещение «лишних» граммов. Поэтому рамы для КК чаще всего делают хардтэйлами, чтобы сэкономить на весе амортизатора и необходимых усилений рамы, для его установки.


Из чего же состоит велосипед? Вот не полный перечень из чего может состоять велосипед.

Вилка — это элемент, соединяющий раму с передним колесом, также иногда несущий амортизационную функцию. Бывают вилки «жесткие», т.е. не имеющие каких либо подвижных элементо

в и поглощающие энергию от ударов за счет их собственной гибкости, а в силу того, что сталь, из которой изготавливаются подобные вилки, материал достаточно жесткий, то и вилки по ощущениям далеко не самые мягкие и приятные. Этот тип вилок больше походит для катания по ровной местности с минимальным количеством препятствий, например, для езды по городу или шоссе. Антипод «жестких» вилок — амортизационные вилки. В них есть активная система поглощения энергии от ударов. Есть несколько принципов реализации подобных систем. Самый распространенный — телескопический. Принцип таков, что две части вилки (подрессоренная и неподрессоренная) входят одна в другую наподобие телескопа. Амортизационные вилки делятся по типу использующейся в них пружины (эластомер, пружина, воздух) и по наличию и характеристикам гидравлического демпфера. В числе его регулировок могут быть: регулировка отскока, регулировка низко- и высоко-скоростного сжатия, а также блокировка. Типичная вилка устроена таким образом, что в одной из «ног» вилки находится пружина, а в другой — демпфер.


Рулевая колонка — это элемент, соединяющий раму велосипеда с вилкой и позволяющий вилке свободно вращаться.Рулевая колонка состоит из 2 чашек, устанавливающихся непосредственно в раму, подшипников и фиксирующих колец, устанавливаемых на шток вилки. В МТВ применяются рулевые с запрессовываемыми чашками, т.е. безрезьбовые. В более дорогих моделях рулевых используются промышленные подшипники, а в моделях начального и среднего уровней обычно применяются чуть более дешевые насыпные подшипники. Применение промышленных подшипников позволяет добиться мягкого хода и увеличить межсервисные интервалы. Но следует помнить, что при правильной установке и регулярном обслуживании рулевые на насыпных подшипниках способны работать так же хорошо, как и более дорогие аналоги на промышленных подшипниках. На данный момент существует несколько стандартов рулевых колонок различающихся диаметром посадочных отверстий под шток вилки, на которые они рассчитаны. Типичные стандарты: 1-1/8, 1-1/2 и Tapered. Подробнее об этих стандартах сказано чуть ниже.


Внутрь рамы вилка вставляется частью, называемой штоком. Есть несколько общепринятых стандартов штоков: 1-1/8, 1-1/2 и Tapered. Долгое время 1-1/8 являлся основным стандартом велоиндустрии, он по-прежнему остается самым распространенным. Преимуществом является доступность запчастей.


Стандарт 1-1/2 был внедрен компанией-производителем амортизаторов Manitou для использования в экстремальных дисциплинах. Этот стандарт позволяет серьезно сэкономить в весе рамы и штока вилки за счет уменьшения толщины их стенок благодаря более равномерному распределению нагрузок. Стандарт Tapered ,также известен как Е2 или конический, является самым молодым из всех существующих и представляет собой смесь стандартов 1-1/8 и 1-1/2, т.е. используется нижняя чашка стандарта 1-1/2, что позволяет добиться необходимой прочности, и верхняя чашка стандарта 1-1/8, благодаря которой можно сэкономить несколько граммов. Этот стандарт с каждым годом становится все более популярным, и уже очень большая часть велосипедов выпускается адаптированными под этот стандарт. На велосипеды с рулевым стаканом стандарта 1-1/2 можно установить вилку со штоком ЛЮБОГО стандарта. Для этого используются специальные адаптеры или рулевые колонки-«переходники». На рамы с рулевой стандарта Tapered возможна установка вилок со штоками стандартов 1-1/8 и Tapered, соответственно. Стоит учесть, что на рамы с рулевым стаканом 1-1/8 можно поставить только вилки со штоками соответствующего стандарта.


Вынос служит соединяющим элементом между вилкой и рулем. Основными характеристиками выноса являются: длина выноса и его подъем. Изменение этих параметров может очень сильно повлиять на положение райдера, а это, в свою очередь, серьезно отразится на управлении велосипедом.


Руль — это руль, надеюсь, нет необходимости, объяснять какую функцию он выполняет. Но следует обратить особое внимание на его характеристики, а именно: ширину, подъем, апсвип и бэксвип. Последние два отвечают за изгиб руля вверх и назад, соответственно. Более широкие рули дают чуть больше контроля над велосипедом и повышают точность управления, но, при этом, они несколько «замедляют» управление. Подъем отвечает за положение велосипедиста. Чем меньше подъем, тем более «агрессивную» позицию принимает райдер. Параметры бэксвипа и апсвипа очень индивидуальны и помогают простой «палке» превратится в анатомически удобный элемент в конструкции велосипеда. При выборе руля хорошей идеей является прийти в магазин и подержать несколько моделей в руках. Это даст представление о том, какие параметры подходят вам больше.


Барэнды — заглушки, вставляемые по краям руля, для предотвращения травм. Не следует недооценивать опасность, которую представляют собой торцы руля. Случаи, когда ими повреждали ноги и живот — не редкость.


Грипсы — прорезиненные ручки на руле, которые не дают рукам соскальзывать и несколько смягчают удары от неровностей. Ключевым различием между всеми грипсами, помимо толщины и компаунда, которые определяются индивидуальными предпочтениями, является тип крепления грипс к рулю. «Лок-он» — грипсы с фиксирующими кольцами на торцах, которые не позволяют грипсе проскальзывать и облегчают установку. А простые, не «лок-он», грипсы держаться только за счет силы трения.


Комбинация подседельного штыря и сиденья определяет высоту посадки велосипедиста и это серьезно сказывается на управлении. В дисциплинах, где требуется усиленное педалирование, например Кросс Кантри, штыри делаются достаточно длинными, увеличивая высоту посадки. Это позволяет велосипедисту с бОльшим усилием крутить педали. Но высокое седло — это не всегда преимущество, например в Гравити дисциплинах (Скоростной спуск, фрирайд) используются более короткие подседельные штыри, потому что гонщик бОльшую часть трассы проводит не в седле и длинный подседельный штырь только мешал бы ему. При выборе подседельного штыря и седла стоит помнить о двух вещах: о диаметре посадочного отверстия для подседельного штыре в раме и о совместимости стандартов подседельного штыря и самого седла. Двумя самыми популярными стандартами являются «рэйл» и «пивотал». «Рэйл» подразумевает крепление подседельного штыря к рельсам на седле, а «пивотал» — две поверхности с резьбой, стягиваемые одним болтом, проходящим сквозь седло.

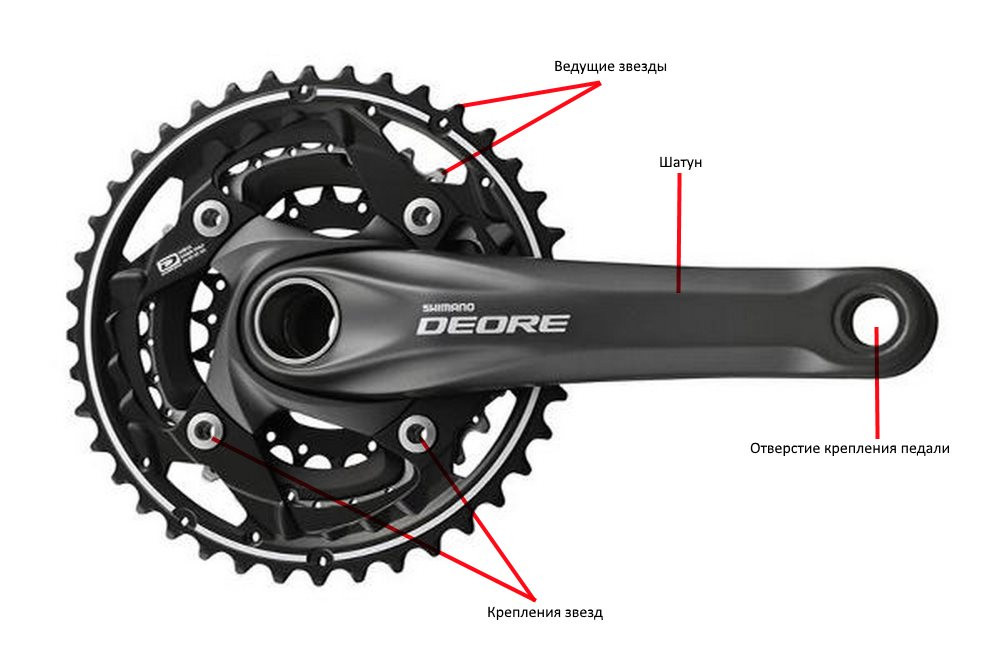

Системой называется узел, состоящей из каретки и шатунов. Шатуны — это две «палки», к которым крепятся педали. При выборе шатунов стоит помнить о том, что у них бывают разные стандарты крепления. Самые распространенные из них: со шлицевым соединением, квадратным соединением или двусоставные. Особенностью двусоставных шатунов является то, что ведущая звезда и ось закреплены и не снимаются с правого шатуна.


Кареткой принято обозначать узел, соединяющий шатуны с рамой. Можно поделить каретки на две большие категории: с внутренними и внешними подшипниками. Каретка это сердце велосипеда. Если этот узел будет повреждё, то вы уже не сможете полноценно использовать велосипед, разве что только, как беговел))


Также крайне важным является место непосредственного контакта райдера с велосипедом — педали. Есть два основных типа педалей: «платформы» — педали, на которых нога райдера удерживается за счет зацепления за шипы, т.е. за счет силы трения (платформы иногда так же делают из специального пластика для экономии веса) и «контакты» — педали с фиксирующим механизмом, для использования которого необходимы специальные велотуфли.


Суппорта передний и задний, позволяет поддерживать комфортный темп педалирования вне зависимости от скорости. Суппорт, как таковой, это устройство, расположенное непосредственно у звезд и осуществляющее перемещение цепи с одной звезды на другую. Более дорогие модели переключателей превосходят бюджетные аналоги благодаря высокой скорости переключения и, довольно часто, компактному дизайну и весу.




Устройство, расположенное на руле, называется переключатель скоростей. Они бывают двух видов: триггерные и грипшифты. В грипшифте переключение осуществляется за счет поворота барабана переключателя вдоль оси руля. В триггерном переключателе переключение осуществляется путем нажатия на соответствующий курок.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
